Description des produits
Spécifications du produit
| Normes | EN 10216-5 |
| Nuances d'acier |
X2CrNi18-9, X2CrNi19-11, X2CrNiN18-10, X5CrNi18-10, X6CrNiTi18-10, X6CrNiNb18-10, X1CrNi25-21, X2CrNiMo17-12-2, X5CrNiMo17-12-2, X1CrNiMoN25-22-2, X6CrNiMoTi17-12-2, X6CrNiMoNb17-12-2, X2CrNiMoN17-13-3, X3CrNiMo17-13-3, X2CrNiMo18-14-3, X2CrNiMoN17-13-5, X1NiCrMoCu31-27-4, X1NiCrMoCu25-20-5, X1CrNiMoCuN20-18-7, X1NiCrMoCuN25-20-7, X2NiCrAlTi32-20 |
| Normes équivalentes | ASTM A312, ASTM A213, ASTM A789/A790, DIN 17458, JIS G3459 |
| Diamètre extérieur (OD) | 5mm-630mm |
| Épaisseur de paroi (WT) | 0,5 mm-55 mm |
| Longueur | Jusqu'à 18 m ou sur mesure |
| Traitement de surface | Mariné et passivé |
| Processus de production | Étiré à froid |
| Condition | Solution recuite |

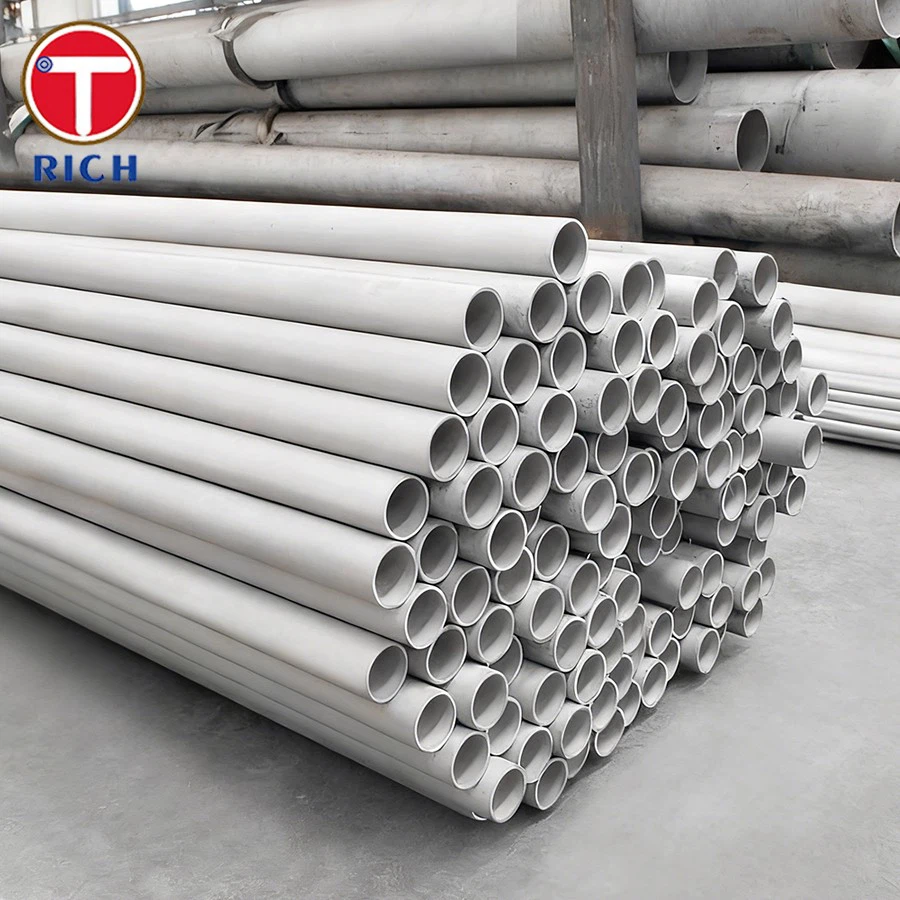

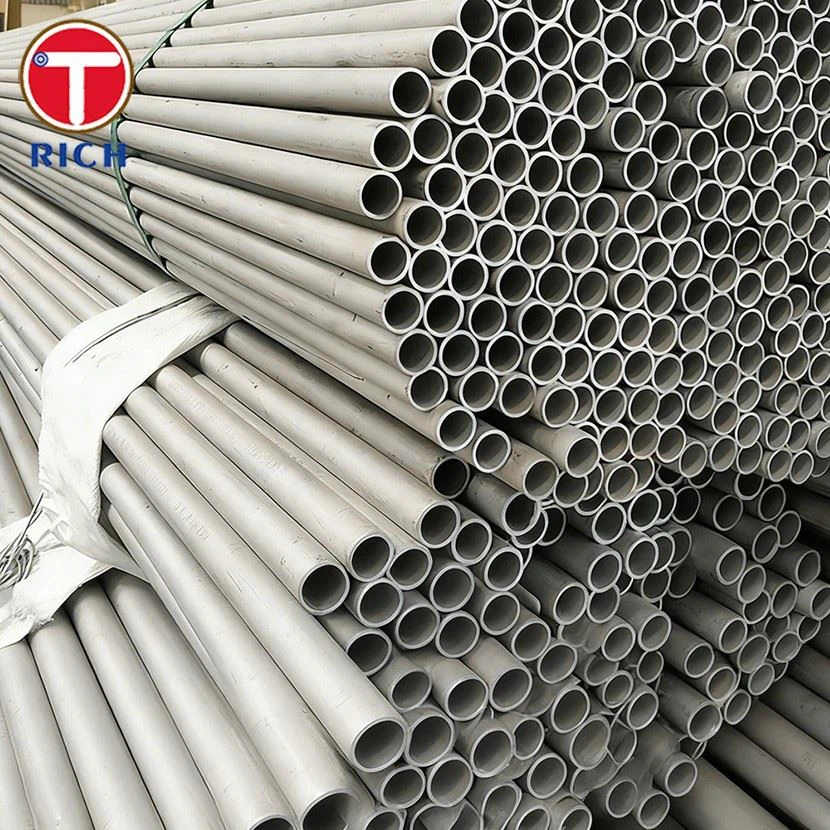

Le tube en acier inoxydable sans soudure étiré à froid est fabriqué à l'aide d'un processus d'étirage à froid de précision multi-passes-, obtenant une tolérance de diamètre extérieur de grade D4 (± 0,1 mm) et une tolérance d'épaisseur de paroi de grade T4 (± 0,15 mm).
Par rapport aux canalisations en acier au carbone ordinaires, l'acier inoxydable offre une amélioration de 60 % de la résistance à la corrosion, permettant un fonctionnement stable à long terme-dans des environnements chimiques difficiles caractérisés par des conditions acides, alcalines, salines ou humides.
Après le traitement de recuit en solution, le tube présente une structure métallographique uniforme exempte de contraintes internes, ce qui le rend parfaitement adapté aux conditions de fonctionnement exigeantes à haute pression requises dans les réacteurs chimiques, les échangeurs de chaleur à haute pression et les pipelines de transport sous pression.
Services personnalisés
- TORICH propose une fabrication sur mesure pour des diamètres extérieurs et des épaisseurs de paroi non standards. Nous proposons des traitements spécialisés d'extrémité de tuyaux-y compris des coupes en angle, des coupes carrées, du biseautage et du chanfreinage-adaptés aux exigences d'installation spécifiques.
- Nous proposons des services avancés de traitement-en profondeur, notamment le cintrage, le sertissage, l'expansion, le rainurage, le poinçonnage et le filetage de tuyaux.
- Nous proposons également des services de cintrage de-tubes en U, spécialement conçus pour être utilisés dans les échangeurs de chaleur à coque-et-à tubes.
Composition chimique
| Élément | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) | Ti (%) | N (%) | Al (%) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541/321) | Inférieur ou égal à 0,08 | Inférieur ou égal à 1,00 | Inférieur ou égal à 2,00 | Inférieur ou égal à 0,045 | Inférieur ou égal à 0,015 | 17.0–19.0 | 9.0–12.0 | - | Supérieur ou égal à 5×C à Inférieur ou égal à 0,70 | - | - |
| X2NiCrAlTi32-20 (1.4876 / Alliage 800) | Inférieur ou égal à 0,05 | Inférieur ou égal à 1,00 | Inférieur ou égal à 1,50 | Inférieur ou égal à 0,030 | Inférieur ou égal à 0,015 | 19.0–23.0 | 30.0–35.0 | - | 0.15–0.60 | - | 0.15–0.60 |
| X2CrNiMoN17-13-5 (1,4439 / 317LMN) | Inférieur ou égal à 0,03 | Inférieur ou égal à 1,00 | Inférieur ou égal à 2,00 | Inférieur ou égal à 0,045 | Inférieur ou égal à 0,015 | 16.5–18.5 | 12.5–15.0 | 4.0–5.0 | - | 0.10–0.20 | - |
Propriétés mécaniques
| Propriété | Résistance à la traction (MPa) | Limite d'élasticité RP0.2 (MPa) | Allongement (%) | Dureté |
|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541/321) | Supérieur ou égal à 520 | Supérieur ou égal à 205 | Supérieur ou égal à 40 | Inférieur ou égal à 95 HRB |
| X2NiCrAlTi32-20 (1.4876 / Alliage 800) | Supérieur ou égal à 500 | Supérieur ou égal à 210 | Supérieur ou égal à 30 | Inférieur ou égal à 90 HRB |
| X2CrNiMoN17-13-5 (1,4439 / 317LMN) | Supérieur ou égal à 530 | Supérieur ou égal à 240 | Supérieur ou égal à 35 | Inférieur ou égal à 95 HRB |
Notes alternatives possibles
- Lorsque l'acier inoxydable 316L s'avère inefficace contre les produits chimiques corrosifs-tels que les acides organiques chauds, l'acide phosphorique ou les acides gras-Le grade 1.4438 (acier inoxydable 317L) offre une résistance à la corrosion considérablement améliorée.
- Pour les environnements exigeants caractérisés par des concentrations élevées de chlorures et de sulfure d'hydrogène, le grade 1.4462 (Duplex 2205) est un choix approprié ; avec un PREN supérieur ou égal à 35, il présente une résistance exceptionnelle à la fissuration par corrosion sous contrainte de chlorure.
domaines d'application
L'acier inoxydable sans soudure étiré à froid EN 10216-5 est largement adapté aux applications critiques dans divers équipements de traitement chimique ; les applications spécifiques incluent :
- Réacteurs chimiques : serpentins internes, enveloppes et canalisations de connexion dans les réacteurs discontinus et les réacteurs à cuve à agitation continue utilisés pour le traitement de substances chimiques corrosives dans des conditions de -température et de-pression élevées.
- Échangeurs de chaleur : utilisés pour chauffer, refroidir et condenser les fluides dans les flux de processus chimiques, y compris les échangeurs de chaleur à calandre-et-tubes, à tubes en U-et à double-tuyaux.
- Colonnes de distillation : tuyauterie de rebouilleur, tuyauterie de condenseur et composants internes de colonne utilisés dans les systèmes de distillation pétrochimiques et de récupération de solvants.
- Récipients sous pression : tubes en acier sans soudure utilisés pour les composants sous pression-dans les unités de stockage et de réaction de produits chimiques. Ces tubes en acier sont entièrement conformes aux exigences pertinentes de la directive sur les équipements sous pression.
Exposition de produits
Équipement de test
Équipement d'usine
Matériel de décapage
Paquet de produits
Nous proposons une large gamme d'options d'emballage, notamment des embouts en plastique, des sacs tissés, des caisses en bois et des cadres en fer. Des solutions d'emballage personnalisées, un logo de marque et d'autres exigences personnalisées sont également disponibles pour répondre aux besoins spécifiques des clients.
FAQ
Q : Quelle est la température maximale de service pour les tubes en acier inoxydable conformes à la norme EN 10216-5 ?
R : La température maximale de service continu dépend de la qualité spécifique du matériau. Les aciers inoxydables austénitiques-tels que la nuance 1.4301 (304)-ont une température de service maximale d'environ 350 degrés, tandis que la nuance 1.4404 (316L), qui contient du molybdène, peut résister à des températures allant jusqu'à 400 degrés.
Q : Quelles options de finition de surface sont disponibles pour les applications de traitement chimique ?
R : Nous proposons une variété de finitions de surface, notamment le décapage et la passivation, le recuit brillant, le polissage mécanique et l'électropolissage.
Q : Les tubes en acier inoxydable-étirés à froid souffrent-ils de contraintes internes qui pourraient entraîner une déformation ultérieure ?
R : Non. Nos tubes subissent un recuit de mise en solution pour soulager les contraintes internes générées lors du processus d'étirage à froid-. Cela garantit une structure métallurgique uniforme, évitant ainsi des problèmes tels que la déformation ou la fissuration.
