Machines d'ingénierie

Dans l'industrie des machines d'ingénierie, les tubes sont largement utilisés danssystèmes hydrauliques, conduites de transfert de fluide, circuits de refroidissement, systèmes d'instrumentation, composants structurels, et les équipements fonctionnant dans des environnements corrosifs ou exigeants.

TORICH fournit des tubes en acier inoxydable sans soudure, des tubes soudés en acier inoxydable, des tubes de précision, des tubes d'instrumentation, des tubes hydrauliques et des tubes en acier allié sélectionnés pour les équipements de construction, les machines minières, les équipements de levage et les systèmes industriels -à usage intensif.

Que vous recherchiez des tubes pour conduites hydrauliques, des tubes pour système de refroidissement, des tubes résistants à la corrosion-ou des tubes structurels à haute-haute résistance, TORICH propose une solution complète.

Gamme de tailles:

TORICH fournit des tubes pour machines et équipements de construction dans une large gamme de tailles, avecdiamètres extérieursdepuis3 mm à 630mm etépaisseurs de paroidepuis0,5 mm à 40 mm.

Matériels:

• Acier inoxydable : 304 / 304L / 316L / 321 / 2205 / 2507
• Acier allié : 4130 / 4140 / 42CrMo4

Normes:

• ASTM A269 / ASTM A213 / ASTM A312 / ASTM A511 / ASTM A513 / ASTM A519
• EN 10216-5 / EN 10305-1 / EN 10305-2 / EN 10305-4
• DIN 2391 / DIN 2393
• JIS G3446/JIS G3445

Applications de tubes en acier inoxydable pour machines d'ingénierie



Système de cylindre hydraulique

Solution de tubes :Tube en acier inoxydable sans soudure/tube aiguisé

Notes typiques :304 / 316L / 316 / 2205 / 2507 / 17-4PH

Gamme de tailles :Diamètre extérieur : 30–300 mm|POIDS : 3 à 40 mm

Normes :ASTM A269 / ASTM A213 / EN 10305-1 / DIN 2391

Qualité réalisable :Tolérance d'alésage H8-H9, Ra inférieur ou égal à 0,4 μm, rectitude inférieure ou égale à 0,5 mm/m et résistance à la pression hydrostatique supérieure ou égale à 400 bar pour des performances d'étanchéité stables dans les vérins hydrauliques à usage intensif-.

Système de conduite hydraulique

Solution de tubes :Tube en acier inoxydable sans soudure de précision pour la transmission de fluide hydraulique à haute-pression

Notes typiques :304 / 304L / 316L

Gamme de tailles :Diamètre extérieur : 6–60 mm|POIDS : 0,5 à 4,0 mm

Normes :ASTM A269 / EN 10216-5 / DIN 2391

Qualité réalisable :Pression d'éclatement de 400 à 800 bar avec tolérance de diamètre extérieur de ±0,08 mm, capacité de pliage serrée et performances zéro-fuite dans des conditions de vibrations et de cycles de pression.

Système structurel de flèche

Solution de tubes :Tube structurel en alliage/acier inoxydable à haute résistance-pour les ensembles de flèches et de bras

Notes typiques :304 / 316L / 2205 / 2507 / 4130 / 4140 / 42CrMo4

Gamme de tailles :Diamètre extérieur : 50-325 mm|POIDS : 4–40 mm

Normes :ASTM A519 / EN 10297 / EN 10216-5

Qualité réalisable :Limite d'élasticité 355 à 650 MPa, résistance à la traction 520 à 900 MPa, durée de vie en fatigue supérieure ou égale à 10⁶ cycles et rectitude contrôlée entre 0,3 et 0,5 mm/m pour une stabilité structurelle sous chargement cyclique.

Système de carburant et de lubrification du moteur

Solution de tubes :Tube en acier inoxydable sans soudure pour systèmes de transfert de carburant, d'huile et de fluide hydraulique

Notes typiques :304 / 304L / 316L

Gamme de tailles :Diamètre extérieur : 4–50 mm|POIDS : 0,5 à 3,0 mm

Normes :ASTM A269 / ASTM A632 / EN 10305-1

Qualité réalisable :Propreté interne ISO 4406 Inférieur ou égal à l'équivalent 18/16/13, taux de fuite inférieur ou égal à 1×10⁻⁶ mbar·L/s et résistance chimique stable sous exposition au diesel, à l'huile hydraulique et aux lubrifiants.

Tubes du système de refroidissement

Solution de tubes :Tube en acier inoxydable pour circuits de refroidissement moteur et de refroidissement d'huile hydraulique

Notes typiques :304L / 316L / 321

Gamme de tailles :Diamètre extérieur : 6–25 mm|POIDS : 0,5 à 2,0 mm

Normes :ASTM A269 / ASTM A213 / EN 10216-5

Qualité réalisable :Résistance aux cycles thermiques de -40 degrés à 200 degrés, résistance au brouillard salin supérieure ou égale à 500 h et intégrité mécanique stable dans des conditions d'écoulement continu du liquide de refroidissement.

Système d'instrumentation et de contrôle

Solution de tubes :Instrumentation de précision en acier inoxydable et tube capillaire pour systèmes de détection et de contrôle

Notes typiques :304L / 316L

Gamme de tailles :Diamètre extérieur : 3–25 mm|POIDS : 0,5 à 2,0 mm

Normes :ASTM A269 / ASTM A632 / EN ISO 1127

Qualité réalisable :Tolérance OD ±0,05 mm, tolérance WT ±0,03 mm, Ra inférieur ou égal à 0,2 μm de surface interne et transmission de pression stable jusqu'à 600 bar avec des performances d'étanchéité à l'hélium-.

1. Personnalisation dimensionnelle et géométrique

• Nous proposons une personnalisation pour les tailles non-standard avec un diamètre extérieur (OD) de 3 mm à 630 mm et une épaisseur de paroi (WT) de 0,5 mm à 40 mm.
• La tolérance du diamètre intérieur des tubes de vérins hydrauliques peut être contrôlée dans la plage H7–H9.
• Nous prenons en charge la personnalisation de tubes de forme-spéciale, notamment les sections elliptiques, plates, polygonales, en fleur de prunier-, trapézoïdales et asymétriques-.
• Des services de cintrage de tubes personnalisés sont disponibles, avec un rayon de courbure minimum de 1,5D à 3D.

2. Contrôle de la surface interne et de la propreté

• Rugosité de la surface intérieure personnalisable : Ra inférieur ou égal à 1,6 μm (qualité industrielle standard) ; Ra Inférieur ou égal à 0,8 μm (qualité hydraulique) ; Ra Inférieur ou égal à 0,4 μm (grade de précision).
• Les procédés disponibles comprennent le polissage mécanique, le décapage et la passivation, le recuit brillant, l'affûtage de l'alésage interne, ainsi que le parage et le brunissage au rouleau.
• Prend en charge les normes de propreté ISO 4406, ainsi que les embouts ou bouchons de protection pour le transport.

3. Personnalisation des matériaux

• Acier inoxydable austénitique : 304 / 304L / 316L / 321 (systèmes hydrauliques généraux, conduites de fluides résistantes à la corrosion-, assemblages soudés)
• Acier inoxydable ferritique : 409L / 439 / 441 (systèmes d'échappement et applications à moyenne-à-haute température)
• Acier inoxydable duplex : 2205/2507 (systèmes hydrauliques haute-pression et environnements corrosifs difficiles)
• Acier inoxydable-résistant à la chaleur : 310S (service continu à haute-température)
• Alliages à base de nickel- : Inconel/Hastelloy (systèmes critiques impliquant une corrosion extrême et des températures élevées)
• Acier au chrome-molybdène : 4130/4140 (applications hydrauliques à ultra-haute-pression et charges structurelles-portantes)

4. Résistance mécanique et pression nominale

• Pression de fonctionnement : 100 – 1000+ bar (conception dépendant de l'application spécifique)
• Pression d'éclatement : supérieure ou égale à 2,5 – 4,0 × pression de fonctionnement
• Performance en fatigue : 10⁵ – 10⁷ cycles (essai d'impulsion hydraulique)
• Renforcement du travail à froid : 10 à 60 % d'augmentation de la résistance
• Options de traitement thermique : recuit/traitement en solution/détensionnement
• Plage de dureté : 80 HRB – 45 HRC (en fonction du matériau)
• Contrôle de rectitude : Inférieur ou égal à 0,5 mm/m (grade de précision)

5. Personnalisation de l’extrémité du tube et de la connexion

• Extrémités coupées avec précision/ébavurées/chanfreinées ; extrémités d'évasement, d'expansion et de réduction
• Interfaces filetées / soudées / à brides (compatibles DIN, JIC, ORFS, SAE)
• Interfaces personnalisées OEM, connecteurs rapides et traçabilité du marquage laser

Notre certificat





IATF 16949:2016

ISO 9001:2015

Certificat de système de gestion environnementale



Produits associés



Tube aiguisé en acier inoxydable

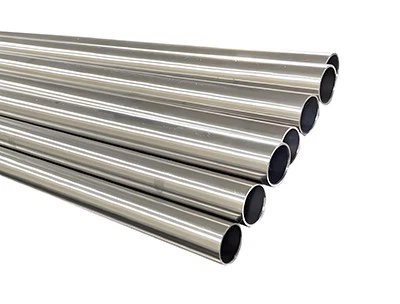

Tube de cylindre en acier inoxydable

1 tube chromoly

FAQ





01.Supportez-vous les tailles personnalisées ?

Oui, nous prenons en charge des dimensions entièrement personnalisées pour les tubes de machines de construction, avec des diamètres extérieurs de 3 à 630 mm, une épaisseur de paroi de 0,5 à 40 mm et des tolérances serrées de ±0,1 à ±0,5 mm en fonction des exigences de l'application.

02.Quelles applications vos tubes en acier inoxydable servent-ils dans les machines de construction ?

Nos tubes en acier inoxydable sont largement utilisés dans les systèmes hydrauliques, les circuits de refroidissement, les conduites de carburant et de lubrification et les systèmes d'échappement, ainsi que pour les applications structurelles des excavatrices, des chargeuses, des grues et des équipements miniers.

03.Quels traitements de surface sont disponibles pour les tubes de machines d'ingénierie ?

Nous proposons le décapage, la passivation, le polissage interne jusqu'à Ra inférieur ou égal à 0,4 μm, le nettoyage sans huile-et l'emballage scellé à l'azote-pour les systèmes hydrauliques sensibles à la contamination-.

04.Quels matériaux sont disponibles ?

Nous fournissons de l'acier inoxydable 304/316L/321, duplex (2205/2507), 409L/441, 310S, 17-4PH et des alliages de nickel (Inconel/Hastelloy), etc.

05.Quel est le niveau de précision réalisable ?

La tolérance dimensionnelle peut atteindre ±0,05 mm et la précision du diamètre intérieur hydraulique jusqu'à H7–H12 selon l'application.

06.Les tuyaux en acier inoxydable sont sujets aux rayures et à la corrosion lors du transport maritime sur de longues distances ; comment les emballez-vous ?

Nous utilisons un emballage de protection de qualité-pour l'exportation : chaque tuyau est nettoyé, équipé d'embouts, enveloppé pour la protection contre l'humidité et emballé en toute sécurité. En fonction des dimensions et de la longueur des tuyaux, nous les chargeons ensuite dans des caisses renforcées ou des caisses en bois.
