Description des produits
Spécifications du produit
| Normes | ASTM A312/ASME SA312 |
| Nuances d'acier | 304 304L 304H 304LN 309S 309H 310S 316 316L 316LN 317 321 347 347H 348 904L |
| Normes équivalentes | EN 10216-5 / DIN 17458 / JIS G3459 |
| Diamètre extérieur du tube (OD) | 12-165 mm, personnalisable |
| Épaisseur de paroi du tube (WT) | 1 à 20 mm, personnalisable |
| Longueur du tube | Jusqu'à 18 m, personnalisable |
| Hauteur des ailerons | 6–50 mm, personnalisable |
| Épaisseur des ailerons | 0,3-5,0 mm, personnalisable |
| Pas d'aileron | 4-13 FPI, personnalisable |
Le matériau de base en acier inoxydable ASTM A312 contient 18 à 20 % de chrome et 8 à 13 % de nickel (le TP316L contenant 2 à 3 % de molybdène supplémentaire). Un film dense de passivation d'oxyde de chrome se forme sur sa surface, résistant efficacement à la corrosion causée par les sulfures (H₂S), les ions chlorure (Cl⁻) et les milieux acides présents dans les environnements pétroliers et gaziers, répondant ainsi aux normes de résistance à la corrosion de l'industrie pétrolière et gazière.
Le tube à ailettes enveloppé en acier inoxydable utilise un processus d'emballage à froid-et de soudage à haute fréquence-, garantissant un verrouillage mécanique étanche entre les ailettes et le tube de base avec un espace de contact inférieur ou égal à 0,05 mm. Validées par des tests de vibration, les ailettes ne démontrent aucun déplacement ou détachement, même dans des conditions de fonctionnement complexes.
Services personnalisés
- TORICH propose des services de personnalisation adaptés aux besoins des clients, y compris la production de tubes dans divers matériaux-tels que 304, 316, 321, 310 et 2205, ainsi que des dimensionnements personnalisés.
- En plus des finitions décapées standard, nous proposons une gamme de traitements de surface, notamment le recuit brillant, le sablage et l'électropolissage.
- Nous proposons également des services d'aileron pour les « tubes coudés en U » ; spécifiquement pour les environnements de gaz de combustion caractérisés par des niveaux de poussière élevés et une propension à l'encrassement, nous prenons en charge la personnalisation d'un espacement des ailettes extra-large (par exemple, 4 à 6 mm) pour éviter le colmatage.
Composition chimique
| Élément | C | Mn | Si | P (maximum) | S (maximum) | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| 304L | Inférieur ou égal à 0,030 | Inférieur ou égal à 2,00 | Inférieur ou égal à 1,00 | Inférieur ou égal à 0,045 | Inférieur ou égal à 0,030 | 18.0–20.0 | 8.0–12.0 | - |
| 309S | Inférieur ou égal à 0,080 | Inférieur ou égal à 2,00 | Inférieur ou égal à 1,00 | Inférieur ou égal à 0,045 | Inférieur ou égal à 0,030 | 22.0–24.0 | 12.0–15.0 | - |
| 316L | Inférieur ou égal à 0,030 | Inférieur ou égal à 2,00 | Inférieur ou égal à 1,00 | Inférieur ou égal à 0,045 | Inférieur ou égal à 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
Propriétés mécaniques
| Propriété | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) | Dureté (HB) |
| 304L | Supérieur ou égal à 485 | Supérieur ou égal à 170 | Supérieur ou égal à 35 | Inférieur ou égal à 192 |
| 309S | Supérieur ou égal à 515 | Supérieur ou égal à 205 | Supérieur ou égal à 40 | Inférieur ou égal à 192 |
| 316L | Supérieur ou égal à 485 | Supérieur ou égal à 170 | Supérieur ou égal à 40 | Inférieur ou égal à 192 |
Catégories alternatives possibles
- L'Incoloy 800/800H présente une excellente résistance au fluage et à la rupture à haute température-, ce qui le rend adapté aux échangeurs de chaleur fonctionnant à des températures supérieures à 600–800 degrés.
- L'Inconel 600/625 possède une résistance supérieure à la corrosion et à l'oxydation, ce qui le rend adapté aux échangeurs de chaleur de gaz de combustion à haute -température.
- Le 904L démontre une résistance exceptionnelle aux piqûres, à la corrosion caverneuse et à la corrosion par les chlorures, ce qui le rend adapté aux usines de dessalement d'eau de mer.
domaines d'application
Les applications spécifiques du tube à ailettes enveloppé en acier inoxydable ASTM A312 dans l'industrie pétrolière et gazière sont les suivantes :
- Refroidisseurs d'air dans les raffineries de pétrole
- Échangeurs de chaleur pour plates-formes pétrolières offshore et systèmes FPSO
- Unités de régénération du glycol et systèmes de déshydratation des gaz
- Systèmes de vaporisation de Gaz Naturel Liquéfié (GNL)
- Unités de récupération du soufre
- Appareils de chauffage et fours pétrochimiques dans les raffineries
- Systèmes d'échange thermique CVC marins

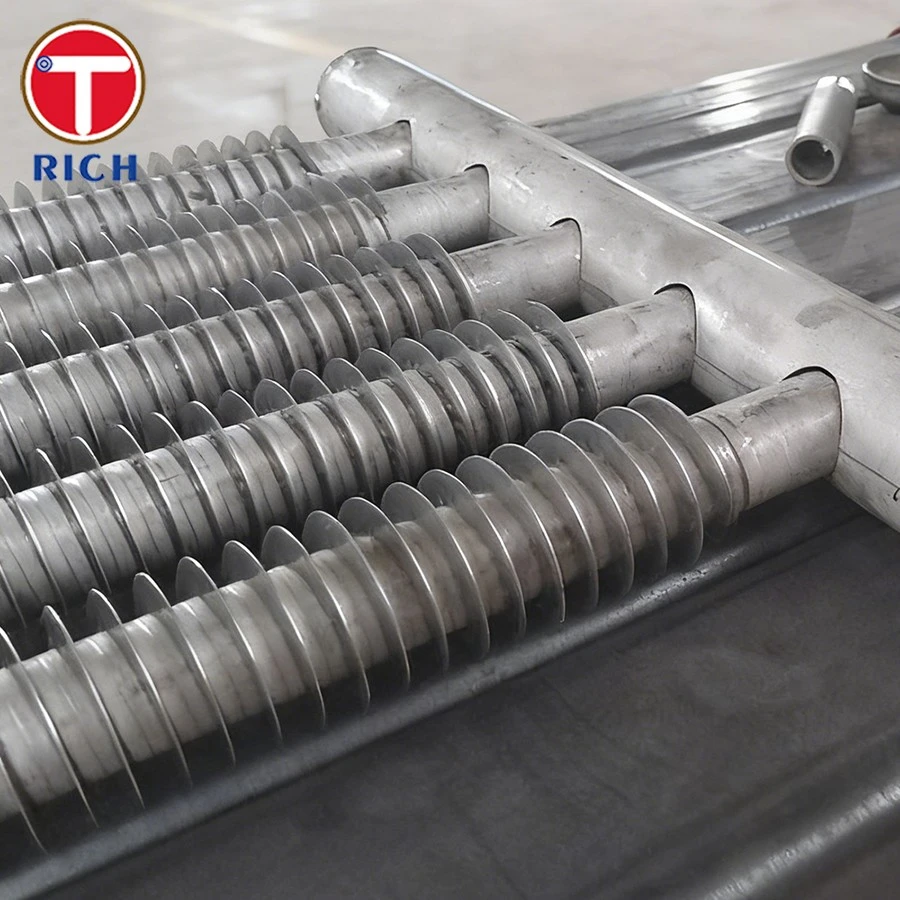

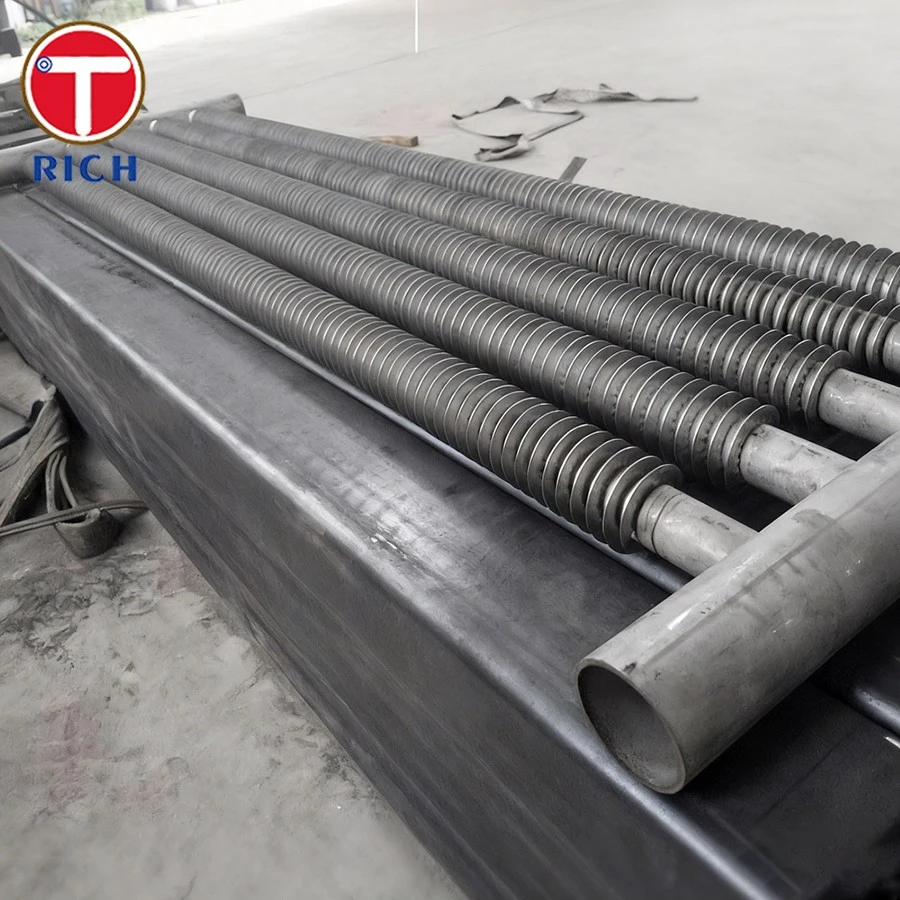

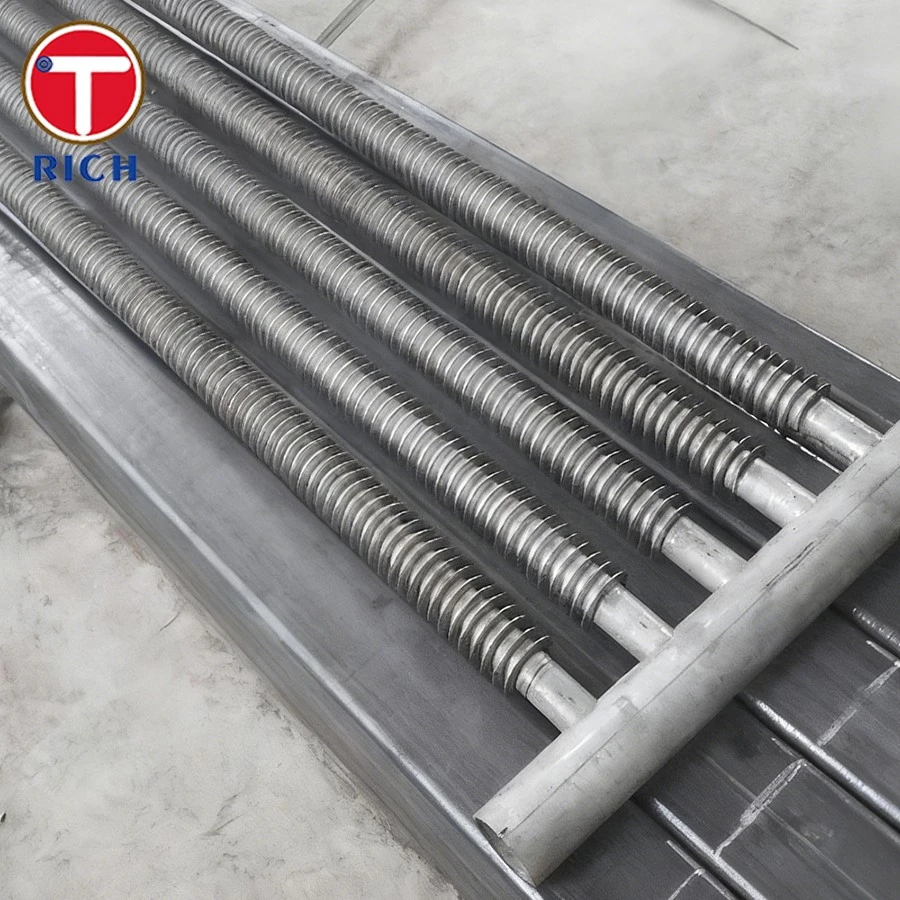

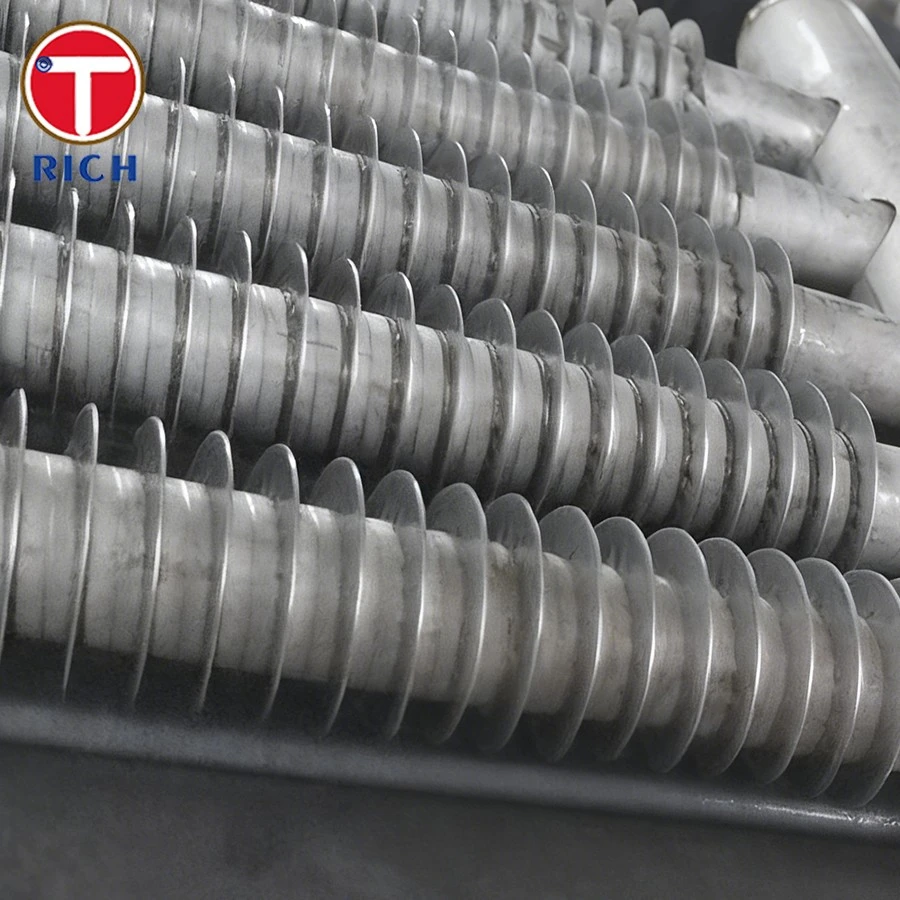

Exposition de produits
Équipement de test
Équipement d'usine
Matériel de décapage
Paquet de produits
FAQ
Q : Qu'est-ce qu'un tube à ailettes enroulé en spirale - et comment améliore-t-il l'efficacité du transfert de chaleur ?
R : Les tubes à ailettes enroulés en spirale-augmentent la surface de contact d'un échangeur de chaleur en enroulant étroitement une bande métallique en spirale continue (ailette) autour de la surface extérieure d'un tube de base. Dans les applications pétrolières et gazières, cette configuration favorise une turbulence intense dans le fluide externe circulant à travers le côté coque, réduisant ainsi considérablement la résistance thermique.
Q : Des alliages spécialisés peuvent-ils être utilisés à la fois pour le tube de base et les ailettes ?
R : Oui, l'acier inoxydable duplex, l'acier inoxydable super duplex, l'Inconel et le 254 SMO sont toutes des options disponibles.
Q : Pouvez-vous produire des tubes à ailettes courbées pour les utiliser dans les échangeurs de chaleur à faisceau de tubes en U ?
R : Oui, nous pouvons fabriquer des assemblages de tubes à ailettes courbés en U-. Nous pouvons accueillir des longueurs initiales de tubes droits allant jusqu’à 27 000 mm tout en conservant une densité d’ailettes optimale. En contrôlant soigneusement le rayon de courbure et en appliquant un traitement thermique après-courbure, nous garantissons que les courbures restent exemptes de plis et d'amincissement excessif des parois.
