Description des produits
Spécifications du produit
| Normes | ASME SA213 / ASTM A213 |
| Nuances d'acier | TP321 (UNS S32100), TP316L (UNS S31603) |
| Normes équivalentes |
EN 10216-5, JIS G3463, DIN 17456, etc. |
| Diamètre extérieur (OD) | 12,7 – 76,2 mm, personnalisé |
| Épaisseur de paroi (WT) | 0,5 – 10 mm, personnalisé |
| Longueur | Selon la conception de l'échangeur de chaleur |
| Traitement de surface | Recuit et décapé, recuit brillant ou personnalisé |
| Processus de production | Étiré à froid / laminé à froid / plié en U |
| Condition | U-plié, recuit |

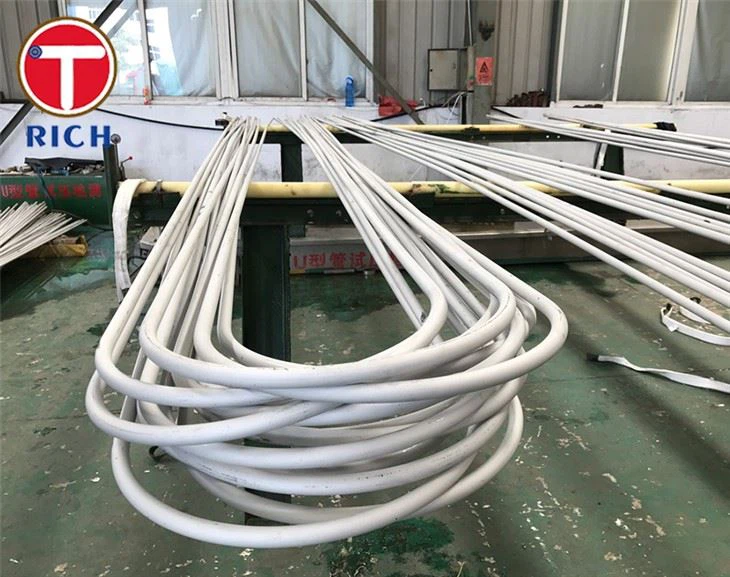

Le tube en U en acier inoxydable SA 213 TP321 316L est fabriqué à partir de nuances d'acier inoxydable de haute-qualité telles que TP321 et TP316L, offrant une résistance exceptionnelle à la corrosion intergranulaire. Ils maintiennent cette résistance supérieure même pendant un service prolongé dans la plage de température de sensibilisation de 425 à 850 degrés ou lorsqu'ils sont utilisés dans l'état brut de soudure sans traitement de solution de soudage après-.
Ces tubes présentent une excellente résistance aux températures élevées. Comparé au TP304L/TP316L, le TP321 offre une résistance à la rupture à haute température-et des propriétés de fluage supérieures à des températures supérieures à 500 degrés, ce qui le rend particulièrement adapté aux échangeurs de chaleur, aux surchauffeurs et aux réchauffeurs à haute-température.
Services personnalisés
- La personnalisation est disponible pour les-diamètres extérieurs non standard, les épaisseurs de paroi, les longueurs de section droite-et les rayons de courbure en U- ; nous prenons en charge les rayons de courbure ultra-et les tubes droits ou en forme de U-extra-longs, avec des tolérances strictement contrôlées à ±0,1 mm.
- Les options de traitement de surface incluent le décapage et la passivation, le recuit brillant, l'électropolissage, le polissage mécanique, le dégraissage des parois intérieures et le nettoyage sans huile.
- Le-traitement des extrémités des tubes-tel que le chanfreinage, le biseautage, l'évasement, le sertissage et le-façage des extrémités-de précision est pris en charge pour s'adapter à diverses méthodes d'installation, notamment le soudage, l'expansion des tubes et les connexions filetées.
Composition chimique
| Élément | Carbone | Manganèse | Silicium | Phosphore | Soufre | Chrome | Nickel | Molybdène | Titane | Ferrum |
| TP321 | Inférieur ou égal à 0,08 | Inférieur ou égal à 2,0 | Inférieur ou égal à 0,75 | Inférieur ou égal à 0,045 | Inférieur ou égal à 0,030 | 17.0–19.0 | 9.0–12.0 | – | 5×C – 0.70 | Équilibre |
| TP316L | Inférieur ou égal à 0,035 | Inférieur ou égal à 2,0 | Inférieur ou égal à 0,75 | Inférieur ou égal à 0,045 | Inférieur ou égal à 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | – | Équilibre |
Propriétés mécaniques
| Propriété | Résistance à la traction (MPa) | Limite d'élasticité 0,2 % (MPa) | Allongement (%) | Dureté (HB) |
| TP321 | Supérieur ou égal à 515 | Supérieur ou égal à 205 | Supérieur ou égal à 40 | Inférieur ou égal à 217 |
| TP316L | Supérieur ou égal à 485 | Supérieur ou égal à 170 | Supérieur ou égal à 40 | Inférieur ou égal à 217 |
Notes alternatives possibles
- Pour les applications d'échange thermique industriel standard fonctionnant à température ambiante et à des températures allant jusqu'à 350 degrés -et en l'absence de milieux hautement corrosifs-SA213 TP304 peut être sélectionné comme substitut ; Le TP304 est plus rentable-, tandis que ses propriétés mécaniques et de transfert thermique fondamentales répondent aux exigences standard.
- Pour les applications à haute température-telles que les chaudières, les surchauffeurs et les échangeurs de chaleur pétrochimiques-à haute température, le TP347/347H est un choix approprié, offrant une résistance supérieure à haute-température et une résistance à la sensibilisation par rapport au TP321.
- Si l'équipement implique des pressions de conception élevées et des fluides à haute teneur en chlorure, avec des températures de fonctionnement ne dépassant pas environ 300 degrés, l'acier inoxydable duplex peut être envisagé comme une alternative au TP316L pour permettre une épaisseur de paroi réduite et un poids d'équipement inférieur.
domaines d'application
- Pétrole, gaz et raffinage: Échangeurs de chaleur de pétrole brut, échangeurs de chaleur alimentation/effluent, réchauffeurs de procédés de raffinerie, refroidisseurs d'huile, condenseurs d'hydrocarbures
- Traitement chimique: Échangeurs de chaleur de fluides de procédé, refroidisseurs de produits chimiques, rebouilleurs, condenseurs, évaporateurs
- Production d'énergie: Réchauffeurs d'eau alimentaire, condenseurs de vapeur, échangeurs de chaleur auxiliaires de chaudière, systèmes de récupération de chaleur, échangeurs de chaleur d'eau de refroidissement
Exposition de produits
Équipement de test
Équipement d'usine
Matériel de décapage
Paquet de produits
FAQ
Q : Quelle est la tolérance de température maximale pour les tubes en U-en acier inoxydable TP321 ?
R : À l'état de solution-recuit, les tubes TP321 U-peuvent résister à des températures de service continu à long-terme allant jusqu'à 550 degrés et à des températures de pointe à court-termes de 600 degrés. Dans cette plage, ils conservent des propriétés mécaniques et résistantes à la corrosion - stables et résistent à la déformation ou à la défaillance.
Q : Pourquoi le TP316L est-il plus adapté aux échangeurs de chaleur que le standard 316 ?
R : Le TP316L a une teneur en carbone inférieure ou égale à 0,03 %, ce qui est nettement inférieur à celui de la norme 316. Cela empêche efficacement la corrosion intergranulaire causée par le soudage ou le service à long terme-et élimine le besoin d'un traitement de solution secondaire. Il est bien-adapté à l'assemblage par soudage à haute-fréquence et au fonctionnement continu à long terme-typique des échangeurs de chaleur, ce qui se traduit par une durée de vie plus longue.
Q : Quels-services de tests non destructifs et de tests de pression sont disponibles ?
R : Nous proposons des tests 100 % hydrostatiques, des tests pneumatiques, des tests par courants de Foucault, des tests par ultrasons, des ressuages, des tests radiographiques et des inspections endoscopiques. Nous pouvons combiner des procédures de test basées sur des exigences techniques spécifiques.
