Le calcul du débit dans un tuyau en acier est un aspect crucial dans diverses industries, notamment la construction, la fabrication et le transport des liquides. En tant que fournisseur de tuyaux en acier, comprendre comment calculer avec précision le débit est non seulement essentiel pour nos clients, mais aussi pour que nous fournissons les produits les plus appropriés pour leurs besoins spécifiques. Dans ce blog, nous explorerons les facteurs clés impliqués dans le calcul du débit et vous guiderons dans le processus étape par étape.
Comprendre les bases du débit
Le débit fait référence au volume de liquide (comme l'eau, le gaz ou l'huile) qui passe par une zone transversale donnée d'un tuyau par unité de temps. Il est généralement mesuré en mètres cubes par seconde (m³ / s), litres par seconde (l / s) ou gallons par minute (gpm). Le débit dans un tuyau en acier est influencé par plusieurs facteurs, notamment le diamètre du tuyau, la différence de pression à travers le tuyau, la viscosité du fluide et la rugosité de la surface intérieure du tuyau.
Facteurs clés affectant le débit
Diamètre du tuyau
Le diamètre du tuyau en acier joue un rôle important dans la détermination du débit. Un tuyau de plus grand diamètre permet généralement un débit plus élevé car il fournit une zone transversale plus élevée pour que le fluide passe. Selon l'équation de continuité en mécanique des fluides, le produit de la zone transversale (a) et de la vitesse du fluide (V) est constant pour un fluide incompressible dans un flux d'état stable. Mathématiquement, il peut être exprimé comme (q = a \ Times V), où (q) est le débit. La zone transversale d'un tuyau circulaire est calculée en utilisant la formule (a = \ pi \ Times (d / 2) ^ 2), où (d) est le diamètre intérieur du tuyau.
Différence de pression
La différence de pression entre les deux extrémités du tuyau est un autre facteur critique. Les liquides s'écoulent des zones de haute pression aux zones de basse pression. Une plus grande différence de pression à travers le tuyau entraînera un débit plus élevé. La relation entre la différence de pression ((\ delta p)), le débit ((q)) et la résistance aux tuyaux est décrite par la loi de Hagen - Poiseuille pour l'écoulement laminaire et l'équation de Darcy - Weisbach pour l'écoulement turbulent.
Viscosité fluide
La viscosité est une mesure de la résistance d'un fluide à l'écoulement. Des fluides à forte viscosité, comme le miel, s'écoulent plus lentement que les fluides à faible viscosité, comme l'eau. Dans un tuyau en acier, un fluide plus visqueux connaîtra une plus grande résistance à l'écoulement, ce qui entraînera un débit plus faible pour une différence de pression donnée et un diamètre du tuyau.
Rugosité des tuyaux
La rugosité de la surface intérieure du tuyau en acier peut également affecter le débit. Une surface intérieure rugueuse crée plus de frottement entre le fluide et la paroi du tuyau, ce qui augmente la résistance à l'écoulement. Les tuyaux à parois lisses permettent généralement un débit plus élevé par rapport aux tuyaux avec une surface intérieure rugueuse.
Méthodes de calcul
Flux laminaire
L'écoulement laminaire se produit lorsque le fluide coule en couches parallèles avec peu ou pas de mélange entre les couches. Pour le débit laminaire dans un tuyau circulaire, la loi de Hagen - Poingeille peut être utilisée pour calculer le débit:
[Q = \ frac {\ pi \ Times \ Delta p \ Times R ^ {4}} {8 \ Times \ Mu \ Times L}]
où (q) est le débit, (\ delta p) est la différence de pression à travers le tuyau, (r) est le rayon intérieur du tuyau, (\ mu) est la viscosité dynamique du fluide, et (l) est la longueur du tuyau.
Flux turbulent
L'écoulement turbulent est caractérisé par un mouvement de fluide chaotique et irrégulier. Pour le flux turbulent, l'équation de Darcy - Weisbach est couramment utilisée pour calculer la perte de tête ((H_F)) en raison de la friction:
[h_f = f \ times \ frac {l} {d} \ Times \ frac {v ^ {2}} {2g}]
Lorsque (H_F) est la perte de tête, (f) est le facteur de frottement Darcy, (l) est la longueur du tuyau, (d) est le diamètre intérieur du tuyau, (v) est la vitesse du fluide moyenne, et (g) est l'accélération due à la gravité.
Le débit (q) peut ensuite être calculé en utilisant l'équation de continuité (q = a \ Times V), où (a = \ pi \ Times (d / 2) ^ 2). Pour trouver le facteur de frottement Darcy (F), nous pouvons utiliser l'équation de Colebrook ou le graphique Moody, qui prend en compte la rugosité du tuyau et le numéro de Reynolds ((re)). Le nombre de Reynolds est une quantité sans dimension qui indique si l'écoulement est laminaire ou turbulent et est calculé comme:
[Re = \ frac {\ rho \ Times V \ Times d} {\ mu}]
où (\ rho) est la densité du liquide.
Exemple pratique

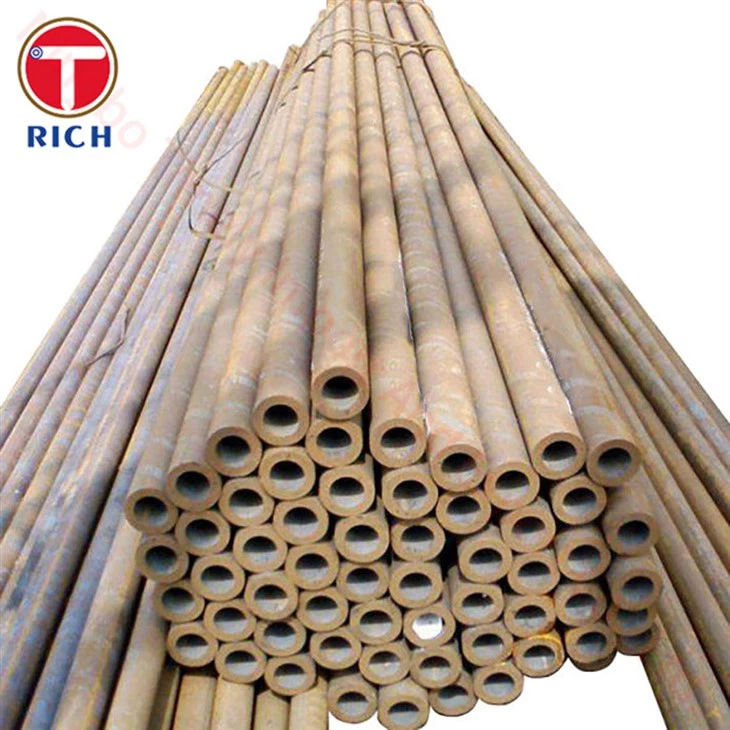

Supposons que nous ayons unTube de tube en acier Cordenavec un diamètre intérieur (d = 0,1 \ m), une longueur (l = 10 \ m) et une différence de pression (\ delta p = 1000 \ pa). Le fluide est de l'eau avec une densité (\ rho = 1000 \ kg / m³) et une viscosité dynamique (\ mu = 0,001 \ pa \ cdot s).
Tout d'abord, nous devons déterminer le régime d'écoulement. Nous pouvons assumer une vitesse initiale (v) et calculer le numéro Reynolds. Supposons (v = 1 \ m / s).
[Re = \ frac {\ rho \ Times V \ Times d} {\ mu} = \ frac {1000 \ Times1 \ Times0.1} {0.001} = 100000]
Depuis (re> 4000), l'écoulement est turbulent.
Nous pouvons utiliser l'équation de Colebrook pour trouver le facteur de frottement Darcy (f). Cependant, pour plus de simplicité, nous pouvons également utiliser le graphique Moody. En supposant un tuyau relativement lisse, du graphique de mauvaise humeur, nous pouvons estimer (f \ environ0,02).
En utilisant l'équation de Darcy - Weisbach (h_f = f \ time \ frac {l} {d} \ Times \ frac {v ^ {2}} {2g}), et puisque (\ delta p = \ rho \ Times G \ Times H_F), nous pouvons résoudre pour (v):
;
(v = \ sqrt {\ frac {2 \ Times \ delta p \ Times d} {\ rho \ Times F \ Times L}})
(v = \ sqrt {\ frac {2 \ Times1000 \ Times0.1} {1000 \ Times0.02 \ Times10}} = 1 \ m / s)
La zone de section (a = \ pi \ Times (d / 2) ^ 2 = \ pi \ Times (0,1 / 2) ^ 2 = 0,00785 \ m²)
Le débit (q = a \ fois v = 0,00785 \ Times1 = 0,00785 \ m³ / s) ou (7,85 \ l / s)
Importance du calcul précis du débit pour nos clients
Le calcul précis du débit est crucial pour nos clients dans différentes applications. Dans un système d'approvisionnement en eau, la connaissance du débit aide à dimensionner correctement les tuyaux pour assurer une offre adéquate d'eau pour répondre à la demande. Dans un processus industriel où les fluides sont utilisés pour le refroidissement ou le chauffage, le bon débit est essentiel pour maintenir la température et l'efficacité souhaitées.

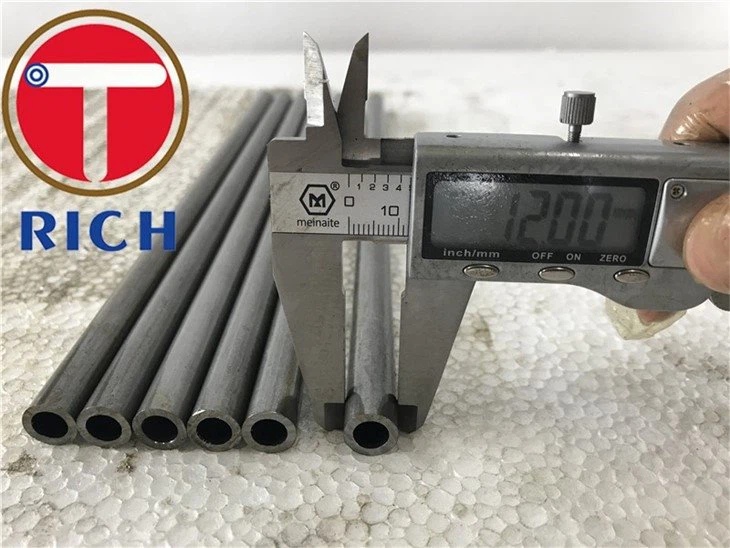

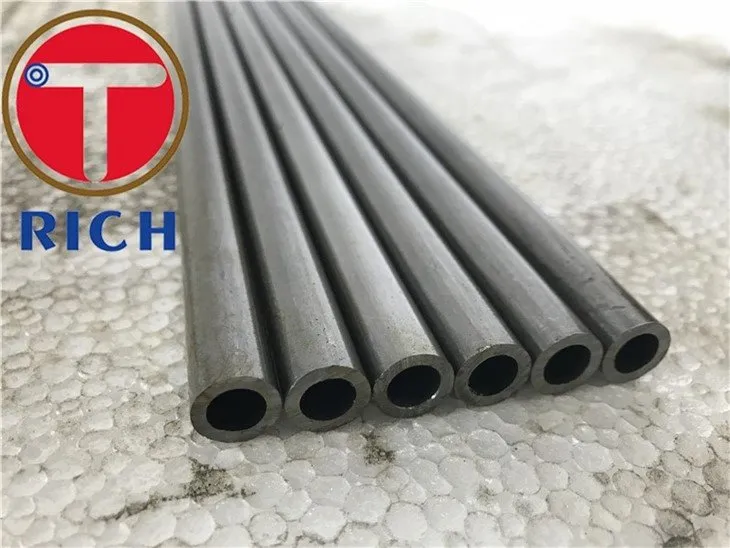

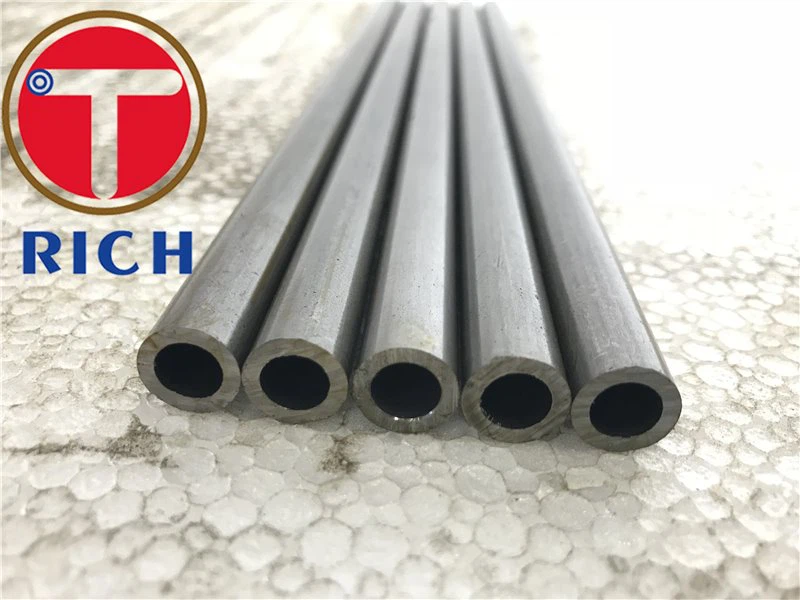

En tant que fournisseur de tuyaux en acier, nous proposons une large gamme de produits, y comprisTube en acier sans couture de mur lourd ASTM A519etTuyau transparent en acier au carbone, qui conviennent à diverses applications liées au flux. Nos tuyaux sont faits de matériaux de haute qualité et fabriqués selon des normes strictes, garantissant des surfaces intérieures lisses et des performances fiables.
Conclusion
Le calcul du débit dans un tuyau en acier est un processus complexe mais essentiel qui implique de considérer plusieurs facteurs tels que le diamètre du tuyau, la différence de pression, la viscosité du fluide et la rugosité du tuyau. En comprenant les principes et en utilisant les équations appropriées, nos clients peuvent déterminer avec précision le débit pour leurs applications spécifiques.
Si vous avez besoin de tuyaux en acier de haute qualité pour vos projets et que vous avez besoin d'aide pour les calculs de débit ou tout autre aspect technique, nous sommes là pour vous aider. Contactez-nous pour une discussion détaillée sur vos exigences et travaillons ensemble pour trouver les meilleures solutions pour vos besoins.
Références
- White, FM (2016). Mécanique des fluides. McGraw - Hill Education.
- Munson, BR, Young, DF et Okiishi, Th (2013). Fondamentaux de la mécanique des fluides. Wiley.
